前言

之前看到过国外的一篇文章。
关于如何处理虚拟机的，并给出了针对tigress虚拟机的攻击方法。
具体是这样处理的：

• 装载目标文件
• 初始化一些hook
• 对虚拟机函数进行符号执行，获取各种符号变量
• 将符号变量转化成llvm的ir
• 使用llvm编译优化重编译

这个方法确实很巧妙，但是使用的triton，然而其python接口基本没有说明。属实劝退。

angr？

观察下具体的实现，发现是将triton处理出的符号变量的expr进行遍历，然后将某些语义节点转化为对应的llvm ir。从而实现了将expr lift到llvm的ir。然后就可以享用llvm自带的丰富的优化pass了。
由于triton的学习成本较大（x，所以我们可以采用更加简单的符号执行工具angr。同样的angr也使用树结构来描述一个符号变量。然后将其转化成llvm的ir。

claripy？

众所周知，angr的约束求解框架前端是claripy，执行出来的符号变量被claripy表示出来，然后交给后端的约束求解引擎，例如z3。
claripy的表示中有很多种操作，这里列出两种常见又难以处理的操作。

• concat，将两个符号变量链接
• extract，提取符号变量中的某几位。

由于使用python编写，所以考虑使用llvmlite来构建llvm的ir。安装过程略。
对于一些其他的算数指令，可以直接将其映射到llvm的某个指令上去，而对于上面两个稍微复杂的操作，考虑直接用位运算来表示。
这里是一张图，表示了claripy下的某个符号变量


concat

链接a和b两个变量
concat(a,b)
c = (zext(a, size(a) + size(b)) << size(b)) | (zext(b, size(a) + size(b)))
将两个符号变量扩展到两个符号变量位数之和，然后将前面的变量左移后面变量的位数，然后或上后面的那个变量即可实现两个符号变量的链接。该运算在angr中表示为a..b

extract

提取a变量的第l位到第h位。
extract(a,l,h)
y = (a & bitmask) (h - l + 1)
先将变量与上一个bitmask，可以与出对应的数据，然后一位，让数据从低0位开始，最后trunc截取一下长度。该运算在angr中表示为a[l:h]

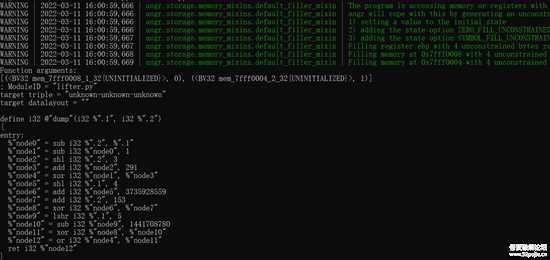

这样就可以做到将所有的操作用llvm的ir表示出来，接下来要做的就是遍历获取的expr的ast，然后边遍历边构造llvm的ir。出来又在run一下llvm自带的优化。

直接上代码：
解释一下，lifter是一个visitor，遍历ast，然后在某个节点应用对应的处理函数，cur则代表当前节点对应的值(对应LLVM的Value概念)。所以先visit子节点，调用函数结束的时候cur就是子节点对应的value，然后可以继续构造当前节点的value。
当节点是BVS或者是BVV时停止向下访问，然后分别处理其他未知变量和常量。未知变量设定为llvm的函数参数，常量可以直接提取出来，转化成llvm ir中的常量

import angrimport claripyfrom llvmlite import irimport llvmlite.binding as llvmunop_llvm = {    '__invert__':ir.IRBuilder.not_,    '__neg__':ir.IRBuilder.neg}binop_llvm = {    '__add__':ir.IRBuilder.add,    '__floordiv__':ir.IRBuilder.udiv,    'SDiv':ir.IRBuilder.sdiv,    '__mul__':ir.IRBuilder.mul,    '__sub__':ir.IRBuilder.sub,    '__mod__':ir.IRBuilder.urem,    'SMod':ir.IRBuilder.srem,    '__and__':ir.IRBuilder.and_,    '__or__':ir.IRBuilder.or_,    '__xor__':ir.IRBuilder.xor,    '__lshift__':ir.IRBuilder.shl,    '__rshift__':ir.IRBuilder.ashr,    'LShR':ir.IRBuilder.lshr}signed_op = ['SDiv','SMod']supported_op = ['Concat','ZeroExt','SignExt','Extract','RotateLeft','RotateRight'] + list(unop_llvm.keys()) + list(binop_llvm.keys())supported_type = ['BVV','BVS']class lifter:    def __init__(self):        self.expr = None        self.cur = None        self.count = 0        self.value_array = []        self.builder = None        self.func = None        self.args = {}           self.node_count = 0    def new_value(self, value, expr):        assert value.type.width == expr.size()        n = self.count        self.value_array.append(value)        self.count += 1        return n    def get_value(self, idx):        return self.value_array[idx]    def _visit_value(self, expr):        if expr.op == 'BVV':            self.cur = self.new_value(ir.Constant(ir.IntType(expr.size()), expr.args[0]), expr)        else:            self.cur = self.new_value(self.func.args[self.args[expr]], expr)        pass    def _visit_binop(self, expr):        left = None        for a in expr.args:            self._visit_ast(a)            if left is None:                left = self.cur            else:                v = self.cur                lhs = self.get_value(left)                rhs = self.get_value(v)                self.cur = self.new_value(binop_llvm[expr.op](self.builder, lhs, rhs, name = "node" + str(self.node_count)), expr)                left = self.cur                self.node_count += 1        pass    def _visit_unop(self, expr):        self._visit_ast(expr.args[0])        v0 = self.cur        self.cur = self.new_value(unop_llvm[expr.op](self.builder, self.get_value(v0), name = "node" + str(self.node_count)), expr)        self.node_count += 1        pass    def _visit_concat(self, expr):        left = None        for a in expr.args:            self._visit_ast(a)            if left is None:                left = self.cur            else:                v = self.cur                lens = self.get_value(left).type.width + self.get_value(v).type.width                val0 = self.builder.zext(self.get_value(left), ir.IntType(lens))                val1 = self.builder.zext(self.get_value(v), ir.IntType(lens))                self.cur = self.new_value(self.builder.or_(self.builder.shl(val0, ir.Constant(ir.IntType(lens), self.get_value(v).type.width)), val1, name = "node" + str(self.node_count)), expr)                left = self.cur                self.node_count += 1        pass    def get_bit_mask(self, low, high):        mask = 0        for i in range(low, high + 1):            mask += 2 ** i        return mask    def _visit_extract(self, expr):        high = expr.args[0]        low = expr.args[1]        self._visit_ast(expr.args[2])        v0 = self.cur        val = self.get_value(v0)        mask = self.get_bit_mask(low, high)        self.cur = self.new_value(self.builder.trunc(self.builder.lshr(self.builder.and_(val, ir.Constant(val.type, mask)), ir.Constant(val.type, low)), ir.IntType(high - low + 1), name = "node" + str(self.node_count)), expr)        self.node_count += 1        pass    def _visit_zeroext(self, expr):        length = expr.args[0]        self._visit_ast(expr.args[1])        v0 = self.cur        self.cur = self.new_value(self.builder.zext(self.get_value(v0), ir.IntType(length + expr.args[1].size()), name = "node" + str(self.node_count)), expr)        self.node_count += 1        pass    def _visit_signext(self, expr):        length = expr.args[0]        self._visit_ast(expr.args[1])        v0 = self.cur        self.cur = self.new_value(self.builder.sext(self.get_value(v0), ir.IntType(length + expr.args[1].size()), name = "node" + str(self.node_count)), expr)        self.node_count += 1        pass    def _visit_rotateleft(self,expr):        bit = expr.args[1]        self._visit_ast(expr.args[0])        v0 = self.cur        val = self.get_value(v0)        width = val.type.width        self.cur = self.new_value(self.builder.or_(self.builder.lshr(val, ir.Constant(val.type, width - bit)), self.builder.shl(val.type, ir.Constant(val.type, bit)), name = "node" + str(self.node_count)), expr)        self.node_count += 1        pass    def _visit_rotateright(self,expr):        bit = expr.args[1]        self._visit_ast(expr.args[0])        v0 = self.cur        val = self.get_value(v0)        width = val.type.width        self.cur = self.new_value(self.builder.or_(self.builder.shl(val, ir.Constant(val.type, width - bit)), self.builder.lshr(val.type, ir.Constant(val.type, bit)), name = "node" + str(self.node_count)), expr)        self.node_count += 1        pass    def _visit_op(self, expr):        if expr.op in binop_llvm.keys():            self._visit_binop(expr)        elif expr.op in unop_llvm.keys():            self._visit_unop(expr)        else:            func = getattr(self, '_visit_' + expr.op.lower())            func(expr)    def _visit_ast(self, expr):        assert isinstance(expr, claripy.ast.base.Base)        if expr.op in supported_op:            self._visit_op(expr)        elif expr.op in supported_type:            self._visit_value(expr)        else:            raise Exception("unsupported operation!")    def lift(self, expr):        self.expr = expr        self.count = 0        self.value_array = []        self.args = {}        c = 0        for i in expr.leaf_asts():            if i.op == 'BVS':                self.args[i] = c                c += 1         items = sorted(self.args.items(),key=lambda x:x[1])        print("Function arguments: ")        print(items)        type_list = []        for i in items:            type_list.append(ir.IntType(i[0].size()))        fnty = ir.FunctionType(ir.IntType(expr.size()), tuple(type_list))        module = ir.Module(name=__file__)        self.func = ir.Function(module, fnty, name="dump")        block = self.func.append_basic_block(name="entry")        self.builder = ir.IRBuilder(block)        self._visit_ast(expr)        self.builder.ret(self.get_value(self.cur))        return str(module)
