某笔音频提取实现以及结构分析（附demo）

1 前言

之前分析过m3u8的ts文件的结构，从结果来看，学到了不少东西。今天我们来分析下，某笔的音频提取，为什么不提取视频呢？因为这是webRTC技术，浏览器端的实时传输控制，可以传输任何数据类型。在某笔的一些课程中，其实看到的视频上没有视频的，只是个PPT在按照指令切换，以及画笔等，指令也是通过webRTC传输的。所以某笔中的某些课程，可能只有音频。因此我们来提取音频。

在经过N多天的研究-放弃-不甘心-放弃-继续的循环中，终于搞定了，分析过程还是挺难受的，因为有时毫无头绪。但还好没放弃。

当我们遇到难题的时候，只要我们 多分析，多思考，多百度，一定可以成功，如果不行就再来一遍。总之不要放弃。"43922983_2-分析过程">2 分析过程

分析环境以及工具：
Mac OS 12.0.1、Safari浏览器、SublimeText

分析视频地址：
aHR0cHMlM0EvL3d3dy5mZW5iaS5jb20vc3BhL3dlYmNsYXNzL2NsYXNzLzQ4MDYxMi82MDc3OTAxLzM1MTAwMC8wL3BjJTNGYml6SWQlM0Q0ODA2MTI=

2.1 观察网络请求、寻找关键部分

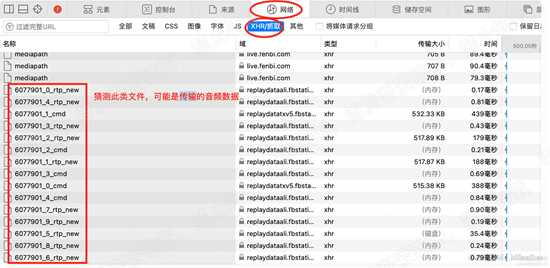

打开视频网址，打开浏览器的开发者工具，播放视频，观察网络请求。可以发现，某些文件一直增加，类似：xxxxxxx_x_rtp_new

由此猜测，音频数据可能是通过这类文件进行传输。如下图


d1

根据关键词全局搜索

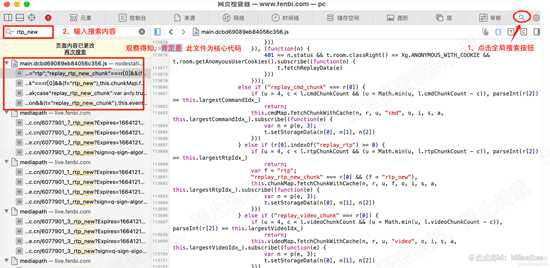

刚开始可能不知道搜索什么，慢慢尝试，这里根据上面的文件名 搜索 rtp_new，如下图


d2

2.2 根据堆栈回溯参数的来源

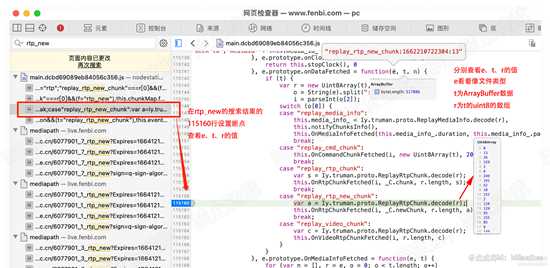

我们直接在刚搜索的rtp_new的结果的  115160行处 设置断点。并查看参数e、t、r的值。如下图


d3

根据上图，我们大概猜测其中 t 和 r的值就是 文件的数据。 e的值可能是文件类型之类的。
为了验证，我们根据函数调用堆栈回溯，看看参数是从哪里传过来的。

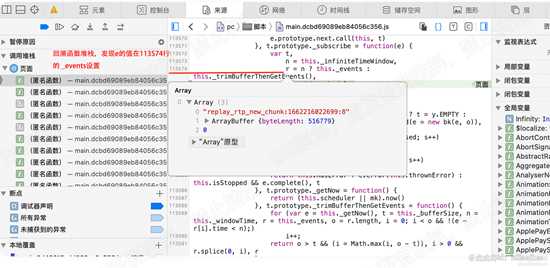

经过回溯，最后我们发现e的值, 由113574行的  this._events 设置。如下图


d4

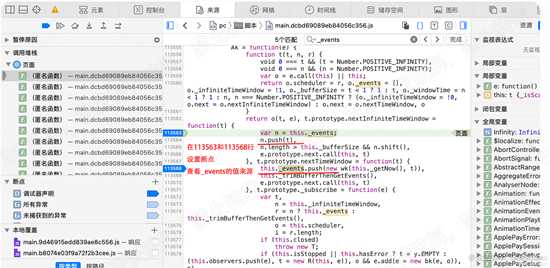

在本文件中，搜索_events 发现在113563和113568行，设置了_events的值。因此在这两处都设置断点。重执行，会发现，断点停留在113563行。
可知，_events的值，由t设置。如下图


d5

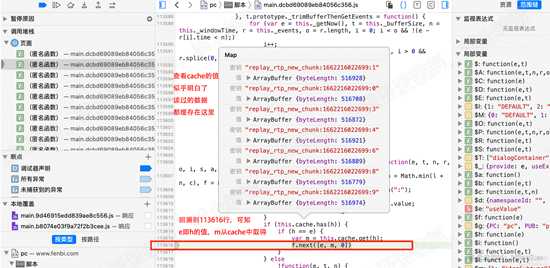

继续回溯，查看t的来源。回溯到113616行，可知 参数t的值由e决定，m是从cache中根据e取出来的值。
通过查看cache的值，可以发现 读取过的数据都缓存在cache中。观察cache中的秘钥的值，最后的数字似乎是文件索引。
如下图：


d6

分析113613行的代码： if (this.cache.has(h))
翻译：即若cache中存在h，则从cache中取得数据。

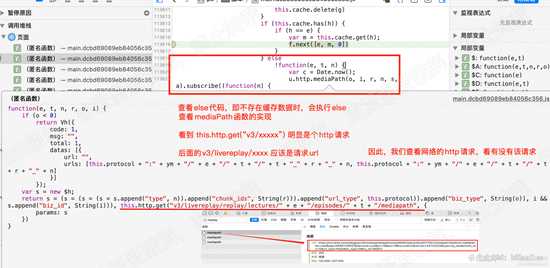

因此，当cache中不存在h时，则会执行else的代码，查看else中的 mediaPath函数，发现如下代码：

this.http.get("v3/livereplay/replay/lectures/" + e + "/episodes/" + t + "/mediapath"

显然，这是一个http请求。在 查看网络菜单下的 网络请求，我们发现 mediapath的请求url和这个差不多。如下图


d7

从名字来看，我们9成确定，这里就是在发送mediapath请求，在web检查器中网络菜单下，查看该请求的响应的值。

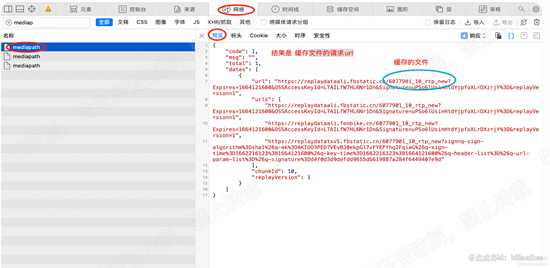

可知，该请求是获取缓存文件的请求地址。如下图


d8

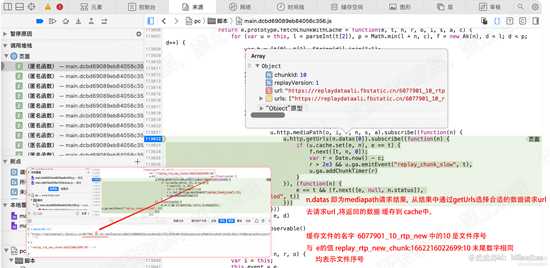

在113622行设置断点，也就是 mediapath请求的响应结果处。可知返回结果为n，其中n.datas为 媒体数据文件的请求地址。
根据该地址，获取媒体数据文件的数据，缓存到cache中，其中缓存的 key 的末尾数字，与 数据文件的名字中的数字相同，都表示文件序号。
至于如何证明，大家可以自己去看参数的传递过程。

文件名 6077901_10_rtp_new
缓存的key值 replay_rtp_new_chunk:1662216022699:10
其中，10 都表示文件序号。防止媒体数据错乱。 如下图


d9

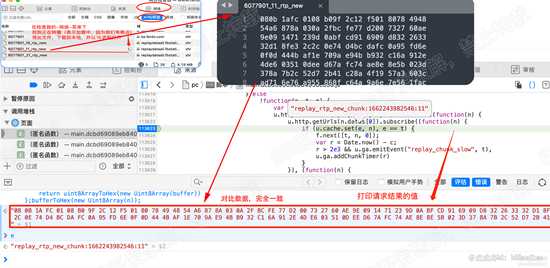

下面，将请求获取到的值以及115160行的 参数t的值，与 网络中抓包获取到文件对比下。

可以确定，内容完全相同。如下图：


d10

至此，我们可以确定 115160行处的函数内的 e、t、r的值是什么了。

e 为数据缓存的key
t 为媒体文件的数据
r 也是媒体文件数据（uInt8类型）

总结下：

1、取数据时，若存在缓存从缓存中读取，不存在则进行mediapath请求
2、通过mediapath请求，取得媒体文件的url
3、根据文件url请求媒体文件内容，并缓存

2.3 分析文件数据，如何解码为多个数据包

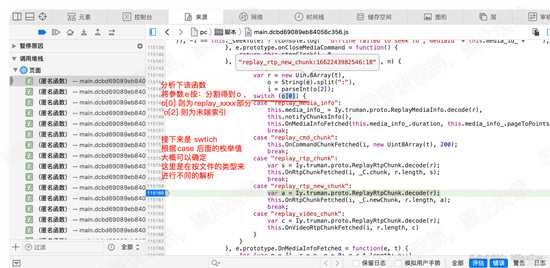

回到115160行的代码，分析该行所在的函数，参数e被按冒号切换为o, 然后switch o[2]的值，
根据case 的枚举值，我们猜测，这是在根据文件类型不同 去做不同的处理。其中 有cmd 、有video等
这里延伸下：其实cmd是在传输操作指令，本视频不存在video流，所以不会执行video分支。如下图


d11

接下来分析 115160行的 decode函数。进入decode函数内部，在函数体的第一行，也就是11927行设置断点。
查看参数e的值和t的值，发现e为数据，t为空。注意，decode函数有两个参数，但调用时，只传了一个 r 过来。如下图


d12

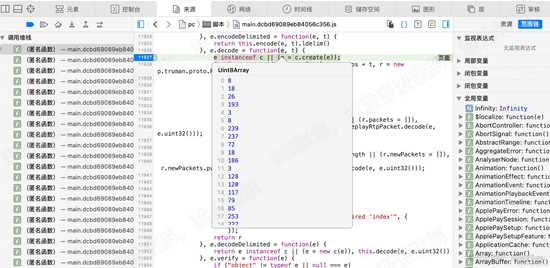

分析下第一行代码  e instanceof c || (e = c.create(e));
c.create的函数内容如下
function c(e) {
this.buf = e,
this.pos = 0,
this.len = e.length
}
该代码执行的结果，即生产一个对象，对象含有buf数据体，pos索引位置, len数据长度。并将结果赋给e。

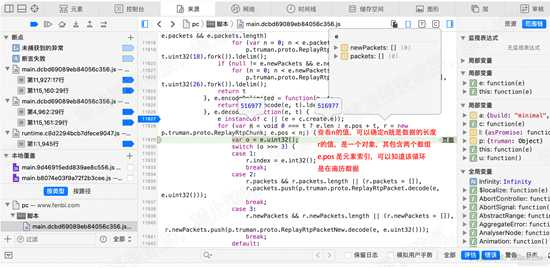

继续分析for循环、单步执行至11929行，查看n的值，以及r的值。r是个对象，包含两个数组newPackets和packets.
n是e.len的值，即数据长度，可知该循环在遍历数据。如下图：


d13

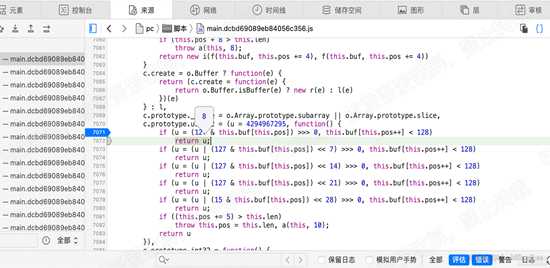

接下来看下 11929 行的e.uint32函数。进入uint32()的函数体，在函数的第一行也就是7071行，设置断点。继续执行进入该函数。

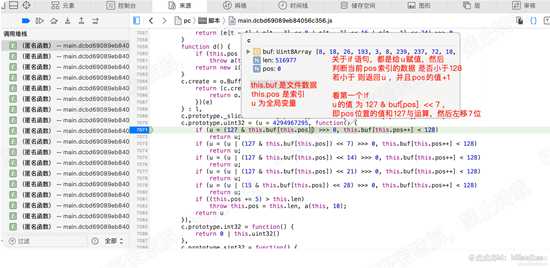

该函数，主要是在设置u的值，可以知道u是全局变量，this.buf为文件数据，this.pos为索引。如下图：


d14

那么u的值，是如何获取的，来分析 7071行的语句
if (u = (127 & this.buf[this.pos]) > 0, this.buf[this.pos++] < 128)

拆分下，两个句子：

第一个，给u 赋值：
u = (127 & this.buf[this.pos]) > 0
翻译下：
取buf得第pos个元素，和127做与运算，然后右移0位。得到u的值。
这里pos为0，buf[0] 是的值为 8，即 u = 127 & 8 = 8

第二个，this.buf[this.pos++] < 128
this.buf[this.pos++] 与 this.buf[this.pos]  其实他们的值相同，都是取pos位置的buf的值，
区别在于前者在语句执行后，pos的值会 加1， 因为pos为对象的属性，所以每次调用该函数，pos的值都会改变。
若该值小于 128，则返回u的值。否则继续下一个if语句。

其他的if语句类同。

单步执行到7072行，可以看到 return u, u的值为8   如下图


d15

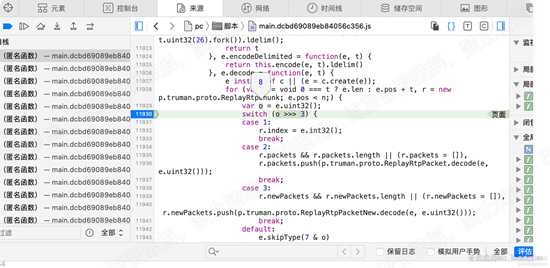

返回decode函数，在11930行设置断点，执行。可以看到e.uint32()的返回值是8，赋给变量o

然后进入switch ，将 o > 3 , 即右移3位，我们知道 8的二进制为 1000，右移3位，则为 1


d16

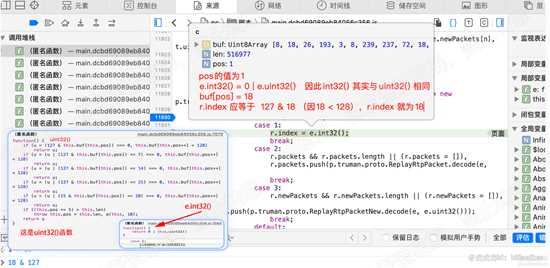

单步执行，会进入 case 1 分支，在11932行，我们查看下e的值，可以看到pos的值为1，它是在执行完uint32()函数后改变的。

分析11932行代码 r.index = e.int32();
int32()函数 其实就是 uint32() ，那么 r.index = e.uint32() , 看e.buf的值，知道 buf[1] = 18,
结合uint32()函数，可知 r.index = 18 , 由此我们猜测18为索引序号，buf[0] 即8，为固定标识。如下图


d17

为什么会如此猜测？  因为buf[0] = 8, 然后左移3位得到1，进入switch的case 1分支得到 index的值18。

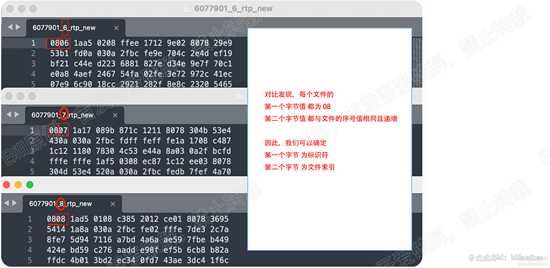

通过对比多个抓包文件，我们发现，每个文件的第一个字节都是 08， 第二个字节的值 与文件的索引值相同。如下图：


d18

我们继续分析e.decode函数，此时 设置了r.index的值后，会进行下个循环。我们把断点重设置在11929行，然后执行。
程序停留在11929行，此时猜测 e.pos的值是多少呢，应该是2，因为给index赋值的时候会调用uint32函数，且是只执行了一个if，因此自增一次。

此时 再次分析 var o = e.uint32(); 可以知道，此时的buf[pos] = buf[2] = 26, 26 小于 128，因此可以知道 o = 26 & 127 = 26

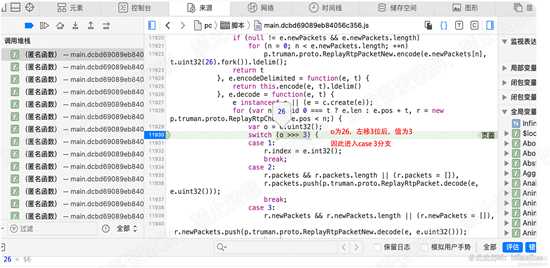

此时o为26，右移3位，26 > 3 = 3 ,因此会进入 case 3的分支。单步执行至11930行，查看o的值，的确为26。如下图：


d19

分析case 3的代码，单步执行至 11939行，分析如下代码
r.newPackets && r.newPackets.length || (r.newPackets = []),
r.newPackets.push(p.truman.proto.ReplayRtpPacketNew.decode(e, e.uint32()));

第一行比较简单：若r.newPackets不存在，则给其赋值空数组 []
第二行是 将decode(e, e.uint32())的返回结果放入r.newPackets数组。

分析此时 e.uint32() 的返回值。  查看e的值。如下图：


d20

分析 p.truman.proto.ReplayRtpPacketNew.decode(e, e.uint32()) 函数。

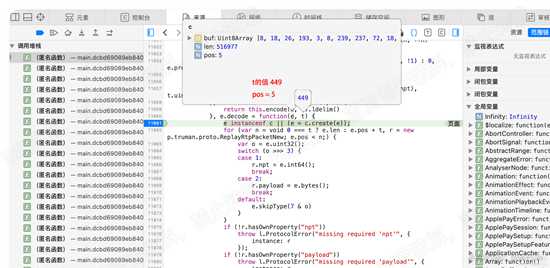

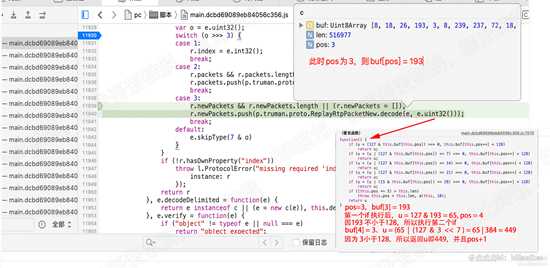

进入此函数，在第一行也就是11861行 设置断点，执行进入。可以看到t的值为449，pos为5，如下图：


d21

分析for循环
for (var n = void 0 === t ? e.len : e.pos + t, r = new p.truman.proto.ReplayRtpPacketNew; e.pos < n;)
由于t为449，因此 n = e.pos + t = 5+449 = 454。创建r对象，循环条件 e.pos < n

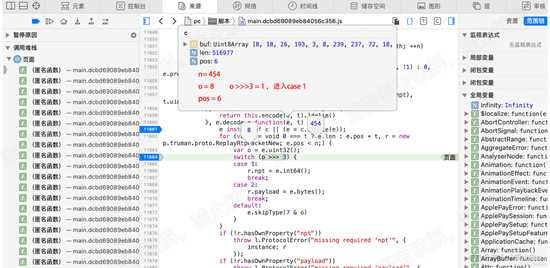

单步执行至 11864行， 查看o的值、n的值以及e.pos。可知o=8， n=454, e.pos = 6, 如下图：


d22

我们知道o=8,o>3 就是1，因此会进入case 1分支，我们看其内部代码

r.npt = e.int64(); 该代码是在解析 npt的值，int64()内部，我们就分析了，大家可自行查看。

单步执行至11867行。

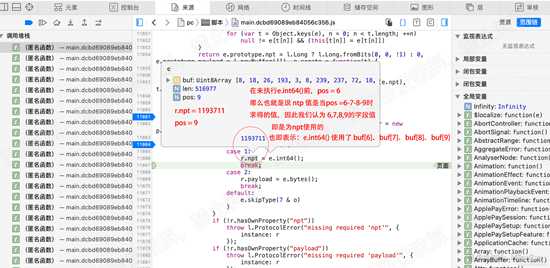

查看 r.npt的值，以及pos的值为9。确定 int64() 函数即求npt得值，并使用了 buf[6]、buf[7]、buf[8]的3个字节的值。


d23

单步执行至11869行的 case 2分支：r.payload = e.bytes(); 查看此时的 pos值为 10，o为18。

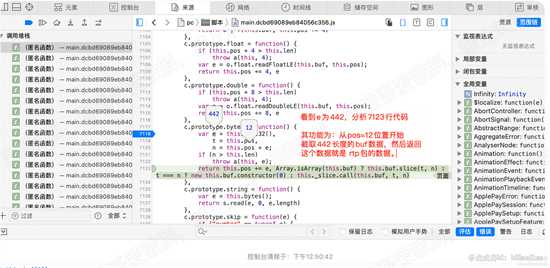

进入e.bytes函数，在7118行设置断点，进入函数。查看pos的值，推算第一行e = uint23()的值。应为442. 如下图


d24

单步执行至 7123行，查看e和pos的值，分析7123行的代码：
return this.pos += e, Array.isArray(this.buf) ? this.buf.slice(t, n) : t === n ? new this.buf.constructor(0) : this._slice.call(this.buf, t, n)

该代码的功能： 截取pos开始的e长度的buf数据，然后返回。 这个数据其实就是rtp数据包（后面分析得知）。如下图


d25

返回decode函数，在11879行，设置断点。执行进入。

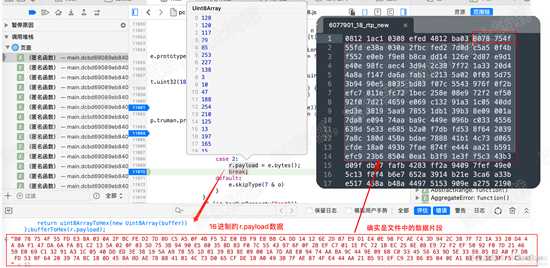

查看r.payload的值，我们知道其是 buf中截取的片段，因此我们知道抓包的文件，与payload的值进行对比下。
打印r.payload的16进制，本地打开该文件（6077901_18_rtp_new），对比数据发现，payload确实是文件中的数据片段。如下图：


d26

现在我们知道11860行的decode函数即是 解析npt和payload 数据包，并返回一个对象（含有npt和payload属性）

回到11940行 ：
r.newPackets.push(p.truman.proto.ReplayRtpPacketNew.decode(e, e.uint32()));

可以知道，此代码即：将得到的npt和payload数据，放入newPackets数组中。

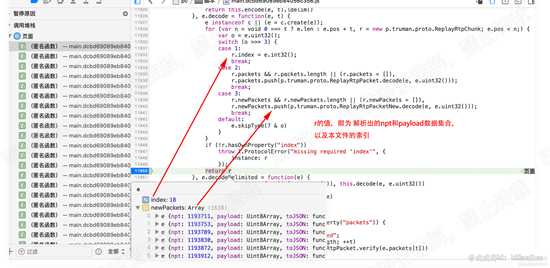

接下来我们直接到 11950行，并设置断点。放开其他断点，执行程序。查看此时r的值。如下图：


d27

返回到115160行，在115161行设置断点，并执行。
var a = Iy.truman.proto.ReplayRtpChunk.decode(r);
查看a的值，即为刚才返回的r值。

由此我们知道：Iy.truman.proto.ReplayRtpChunk.decode(r);
该函数的作用是：将文件数据，按照一定的规则解码出其 npt和payload数据（其是rpt数据包）。

经过上述分析，我们可以找到一些数据规则：

a、所有文件以08开始，紧接着是文件的索引序号
b、从第3个字节开始解析npt和payload负载数据。

总结下：
以上分析，旨在理解一个文件数据是如何被解码拆分为多个数据包的。

接下来，我们就对数据包中payload数据（rtp包）进行分析，看其是如何继续拆包的

2.4 分析packet的payload（rtp包）数据解析

限于篇幅，我们直接到我们的目标代码处。

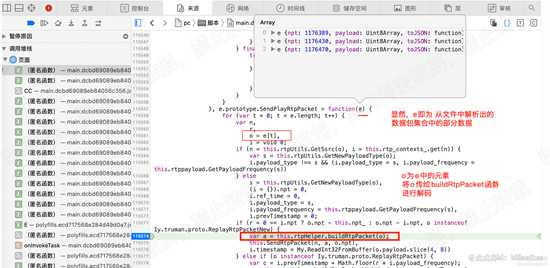

在115574行设置断点，解除其他断点，执行。程序停留在此行，我们查看参数e的值。
可以知道，其值就是我们刚解析的 文件的数据包数据。 这里是循环e中的数据，依次解码， 如下图：


d28

进入buildRtpPacket函数，并在103165行设置断点。执行程序，进入函数。

先简单了解下rtp协议的字段结构：

rtp包头固定12字节

版本号:2个bit
P: 1bit
X: 1bit  是否有拓展。X字段为1，说明后面跟着RTP Header Extension。
CC: 4bit
M: 1bit
PT: 7bit  payloadType 负载类型
SN: 16bit 序列号
timestamp: 32bit
SSRC: 32bit
CSRC: 32bit

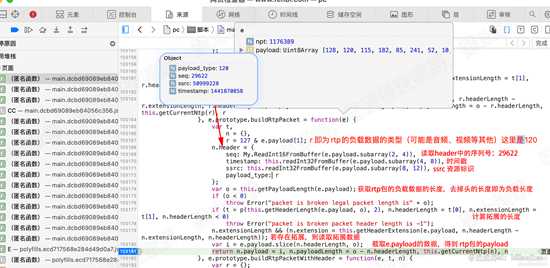

单步执行到103181行，查看i的值，i即为rtp包的payload. 分析下解码的过程，如下图：


d29

返回115575行，设置断点，执行。 查看a的值。 可以看到刚刚解析的 rtp的头和负载数据等。

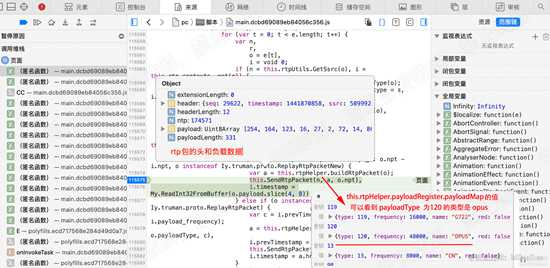

查看 this.rtpHelper.payloadRegister.payloadMap 的值，可以看到payloadType为120
的类型是 opus 数据类型。如下图：


d30

数据结构分析过程完毕了，详细的数据说明我们放在第三部分，接下来，我们分析如何提取音频。

2.5 如何提取音频

刚才我们已经接触到我们的rtp的payloadType为opus了，现在我们简介下opus。

opus是一种音频编码压缩方式，将原始的音频PCM数据，经过opus的特有算法进行编码。
opus编码的文件在低码率上具有更好的质量。简单说就是 又小又清晰。这也是为什么即时通讯需要使用它了。

关于opus知道这么多就足够了。

我们现在已经知道 rtp的负载数据类型为120的，即为opus数据，那么我们把所有的opus的数据合并，然后存成文件不就可以了吗？
理论上确实可以的。起初我也这么干了，可惜播放不了。经过百度，得知，我们rtp携带的是opus的裸流，不包含其包头等信息，所以直接
合成文件不可以播放。若需要播放，还需要添加opus头，因此编码起来比较麻烦，还需要自己组header。太麻烦。

经过一番搜索后发现，这里是将opus包解码成pcm 然后将pcm组装进 播放器进行播放。

那么思路又来了，我们将编码后的pcm组合到一起，然后编码成文件，不就导出音频了吗。

上操作，失败，不能播放，原因，缺少pcm头。这个相对来说简单些。于是，查询wav的头结构，编码添加到pcm数据文件上。

难以置信成功了。

下面看下opus解码的部分。

全局搜索handlePcmData，定位到 108092行函数，设置断点，执行到此处。

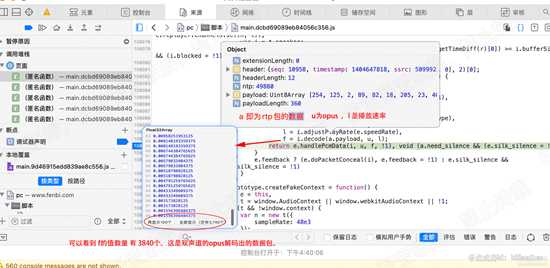

观察参数a的值，可以看到，a就是上面我们解码出的rtp包的数据，a.payload 即为rtp的负载数据（这里是opus数据），
同时看到解码出的f的数据为3840长度的数组，这是双声道的数据，如图


d31

可以知道108091行的代码 f = i.decode(a.payload, u, l);就是解码opus的函数。

我们只要将f的数据合并，然后添加wav头，保存成文件，就可以播放了。

关于如何添加wav头，这里就不再复述。可参考demo。

总结下：
提取音频似乎很简单。应了那句话，会了的都不难。
a、找到opus解码后的pcm数据
b、将pcm合并，并且添加header，保存即可。

3 抓包的文件数据结构解析

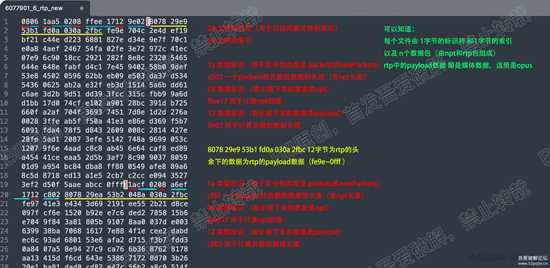

这里以 6077901_6_rtp_new 文件作为示例。文件我会一起放在demo中。

每个文件由 1字节的标识符 和1字节的索引,
以及 n个数据包（由npt和rtp包组成）,
rtp中的payload数据 即是媒体数据，这里是opus。


d32

4 提取代码实现

根据上文的思路，我们首先读取文件，并解析出所有npt和payload数据。

此处，将decode函数单独抽离，封装到一个js文件中。demo中是decode-audio.js

通过 decode-audio-loader.js 调用decode方法。decode调用如下：

let nn = abc([]);
//解码数据得到npt分组数据
let e = nn['cU4B'].exports.truman.proto.ReplayRtpChunk.decode(new Uint8Array(data));
//得到解码的数据
let datas = e.newPackets;

循环解析rtp包中的payload，同时解码解析出opus包
this.totalSampleCount = datas.length;
for (var j = 0; j < datas.length; j++) {

//解析RTP数据包（得到header和payload），这里的payload 即为原始的opus数据包了let rtp = buildRtpPacket(datas[j], this.opusSampleRate);let opusPacket = rtp.payloaddecodeOpusPacket(opusPacket);
