我们先来看看最终效果图：

最终效果

技术要领：

1．贝赛尔工具

在本实例中，很多地方使用到【贝塞尔工具】绘制曲线。现简单分析一下曲线的绘制方法。

首先要了解，一段曲线一般由几段线组成，线段交接处的点称之为节点。这些节点延伸出来的隐藏的切线直接决定到曲线的形状。切线的角度、长度不同，曲线的形状也不同。节点分为三类：

(1)平滑节点

平滑节点：有两个相联的控制手柄，改变一个手柄的角度另一个也会变化，改变一个手柄的长度不影响另一个，是使用最多的一种节点状态。

平滑节点的使用方法是：点击工具箱中的【贝塞尔工具】，将光标移至绘图页面中，单击左键确定起始点，再将鼠标拖向下一节点的方向，此时在起始点处会出现控制点，此时按下鼠标并保持不放，并观察出现的曲线是否和理想中的曲线一致，如果与理想中的曲线弧度不相一致，可以移动鼠标使其适合所需要的弧度。觉得调整满意后松开鼠标，如果新指定的节点位置不符合设想，可以按住Alt键不放，移动到合适的位置，然后再将鼠标拖向再下一节点的方向。

图1

图2

（2）尖突节点

尖突节点：也有两个控制手柄，但是之间没有任何联系，它们分别控制曲线两边的不同的两条曲线，拖动一端的控制柄另一端不受任何影响。如果曲线很复杂，需要多个曲线段才能组成，且出现很多尖锐形状的曲线，可使用此类节点。

单击先确定起始点，再将鼠标拖向下一节点的方向，此时在起始点处会出现控制点，在当前节点上双击，即可将此节点转化为尖突节点。

图3

图4

（3）对称节点

对称节点：一般用于对称线段的中间位置，节点的控制柄在一条直线上，拖动一端的控制柄另一端无论在方向还是长短都与其保持一致。

图5

2、自定义画笔

有时候，我们可以通过自定义一些笔刷，再加以灵活动用，可达到意想不到的效果。

(1)准备图形

先准备好需要定义的形状，就以下面简单整理一个形状为例。

图6

（2）定义画笔

选择准备定义画笔的图形，单击【效果】/【艺术笔】，打开相应泊坞窗。然后单击泊坞窗下方的【保存】按钮，在随后弹出的创建新笔触对话框中选择定义类型，然后在随后打开的保存对话框中为定义的画笔取个名单击保存即可。

图7

（3）画笔运用

单击工具箱中的【艺术笔】/【喷灌】，在属性栏中选择刚定义的笔触，任意绘制一段曲线，调整一下参数，可得到不同形状的效果。

图8

3、临时缩放工具

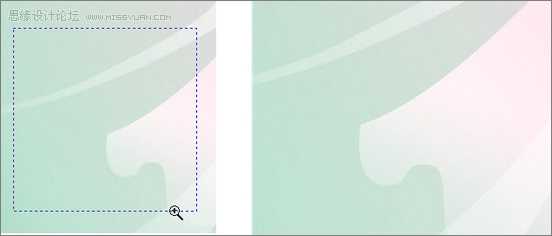

在使用【贝塞尔工具】绘制过程中，可以配合使用F2键(临时调用一次放大镜)、F3(将视图缩小还原至上一次的比例)、F4(显示全部对象)和F10(形状工具)来使用，这样对提高我们绘图效率很有帮助。

绘制过程：

一、塑造斑马形象

1、绘制斑马描线效果

（1）曲线绘制斑马外形

单击工具箱中的【钢笔工具】或【贝塞尔工具】(可根据个人习惯来选择，我比较习惯用贝塞尔工具)。

很多读者朋友反映，自己动手画线时，控制不好曲线，或是画出来的东西形体把握不好。这里重申一下，无论是曲线还是结构的把握，并非是三两句就能帮朋友们解决得了的，除了观察练习外，还是练习。在练习之前先分析如何用曲线来勾勒物体。

绘制曲线时，曲线控制比较到位的朋友可以直接用曲线勾勒出形体，这样快捷方便。大概使用方法是：在页面单击鼠标确定起点，然后将鼠标移至下个需要转折的位置按下后拖动鼠标，可以看到节点部分出现了控制锚点，此锚点的方向将控制下一段曲线的方向。

图10

不断地单击定位拖动鼠标，可绘制任意形状的曲线，绘制过程中鼠标的操作方式直接关系到节点的类型与曲线的形状。

图11

对于曲线暂且无法灵活运用的朋友，建议可以先用直线创建结构的关键点，然后使用【形状工具】将所有直线转化为曲线，最后再慢慢调整形状。

图12

用上面讲到的方法分别绘制斑马的头身、耳朵、四肢及尾巴。

图13

(2)使用【相交】提取新图形

接下来处理马蹄部分。因为前面绘制的图形已经包含有马蹄部分，如果重新绘制马蹄，新图形边缘部分要与前面的图形重合，这样会大大降低绘图效率。

图14

比较合理的处理方法是使用【相交】命令将马蹄部分提取出来。具体操作方法是：

使用【贝塞尔工具】在马脚位置绘制一个封闭图形，绘制时注意封闭图形与马蹄相交的一段曲线的弧度即可。保持封闭图形的选择，然后单击菜单中的【排列】/【造型】/【造型】命令，打开【相交】泊坞窗，勾选泊坞窗中的【目标对象】选项。

图15

单击【相交】按钮，用黑色提示箭头点选择马蹄，取得相交后的马蹄部分。

为了提高绘图效率，也可以先选择封闭图形与马蹄，再直接单击属性栏上的“快速相交”命令，一样可以取得相交后的新图形。

图16

用同样的方法处理斑马的四蹄。

图17

继续使用【相交】命令，依次取得斑马的鼻子、嘴、舌头、下巴及牙齿。

当我们需要在同一个图形上使用相交命令提取多个图形时，最好注意一下执行次序。一般来说，我是先从结构比较大的图形入手，然后不断从取得的新图形上取得更新的图形。比较绘制斑马的嘴部及细节，可以先取得图形①，然后从图形①上取得②，再从①上取得③。

图18

(3)补充元素

结合【椭圆工具】与【贝塞尔工具】绘制斑马的眼睛、额头纹理及鼻孔。

图19

2、为斑马简单上色

为斑马大概填充一下单色或渐变颜色，五官上色参考左图，身体色值使用（C40、M40、Y50、K0），颜色越深，立体感将越强。选择标识的五个图形，按两下小键盘上的键原地复制两份备用（将最后复制的一份移开备用，后面将定义为新①—⑤）。

图20

3、处理斑马身体及四肢的立体感

要制作白色斑马的立体效果，只需处理好模糊的暗部，在CorelDRAW中使用阴影工具与交互式调合工具都可以达到这种效果。

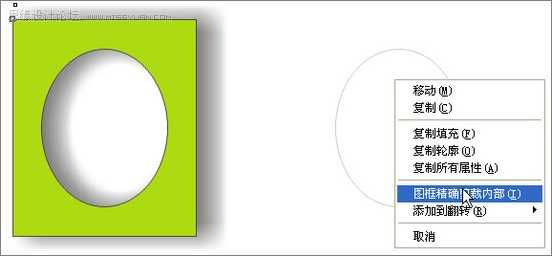

阴影制造立体效果的方法是：

先给一个图形添加阴影效果，然后将添加了阴影的图形置于需要保留的容器内部即可。只是这种方法对添加阴影的图形的形状要求比较高，而且当我们需要修改阴影颜色中阴影透明度时会比较麻烦，有时候会出现重新打开文件时阴影会自动隐藏或变形等问题，所以这种方法个人用得比较少。

图21

图22

除了用阴影工具来制造立体感外，还可以用交互式调合工具来完成，这样制作出来的效果更加细腻，修改也比较方便，操作方法如下：

选择原地复制的①—⑤号图形，填充白色，然后按F10切换至【形状工具】，调整复制后的图形形状(在调整过程中注意不要添加或减少节点)。最后使用【交互式调合工具】分别创建调合并去除轮廓。

图23

图24

4、绘制斑纹

（1）选择工具箱中的【贝塞尔工具】，绘制多个封闭图形作为斑马身上的斑纹，绘制过程中斑纹的形状可以自由发挥，但一定要注意斑纹的透视关系。为绘制的图形填充较暗的颜色，然后再为肚白处斑纹添加线性透明，使它们不会显得太平。

图25

(2)选择绘制好的纹理，按住右键拖曳鼠标至复制并移动到一边的新①号图形中。如果纹理放置不到位，可以按住Ctrl键单击新①号容器进行编辑，然后再次按住Ctrl键单击空白处完成编辑。最后按Shift键选择新①号图形与斑马身体，按下C键与E键对齐。

执行这步操作时注意选择的先后顺序，先选择的图形会跟后选择的图形对齐，后选图形位置不变。

图26

用同样的方法处理斑马四肢的纹理。

5、处理斑马尾巴及耳朵

（1）选择斑马尾巴，按下小键盘上的键原地复制一份，修改一下渐变颜色（比原色亮度要高一点（方便后面添加底纹透明），然后使用【形状工具】调整一下形状，再单击工具箱中的【交互式透明工具】，为调整后的图形添加底纹透明效果。最后使用【贝塞尔工具】绘制几条弯曲的曲线作为尾巴上的毛发。

图28

(2)选择斑马耳朵，缩小并复制一份，然后修改一下填充色，最后使用【交互式调合工具】分别建立调合，制造出耳内廓。

图29

6、细化斑马五官

(1)打造额头立体效果

在斑马额头纹理处绘制一个封闭图形，然后填充比额纹稍深些的颜色，使额头体现出立体效果。

图30
