在网上大家可以看到不少朋友用不同设计软件制作齿轮效果的文章，笔者也用CDR绘制了类似的齿轮。通过使用不同的工具实现类似的效果，能够帮助的朋友们加深对不同设计工具的认识。好了，下面就为大家带来CDR绘制不同风格的齿轮效果实例，感兴趣的朋友一起来看看吧！
许多初学者总不是不知道学习哪种软件好，面对多种类似的平面软件，初学者很难选择合适的软件。在许多设计论坛，不同的网友喜欢使用的软件也不尽相同，所以也有许多关于各于各种软件优劣"论战"，这使初学者一头雾水。
其实，使用什么软件并不重要，对于设计来说最重要的是设计思想和创意，以及设计者的审美能力，当然不同的软件在功能和使用技巧上也有一些差别，大家可以在使用中仔细体会，选择最适合自己需要的。使用CorelDRAW 绘制简单齿轮效果其实很轻松愉快，下面我们用CorelDRAW 11为例介绍几种齿轮效果的制作方法，其他版本方法类似，
基本齿轮造型

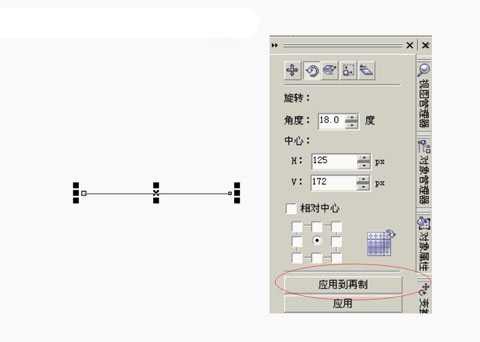

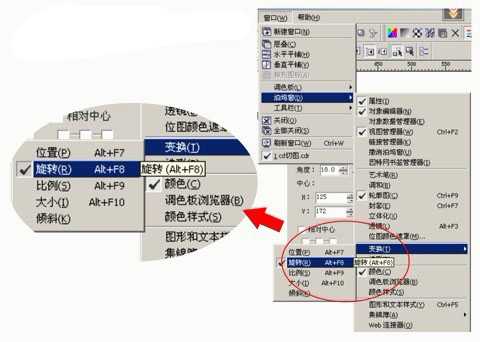

用CorelDRAW 11建立一个新文件。用手绘工具绘制一条水平线。我们只需按住鼠标左键在水平方向拖动，即可绘制出水平的直线。在默认时，软件自动修正轨迹，即使我们手有点抖，也可以轻松的画出直线。下面从菜单中的窗口->泊坞窗->变换->旋转，打开变换泊坞窗（如图2）。

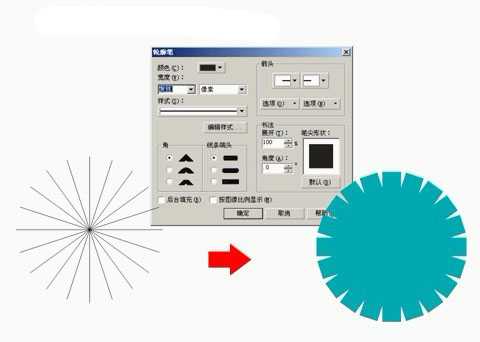

用箭头工具框选所有直线，点击轮廓工具按钮在弹出菜单中点击"轮廓笔对话框"按钮，或按快捷键F12，弹出"轮廓笔"对话框。在此我们设置一个适当的线宽。在宽度后的单位列表中设定一个单位，比如像素。在前面的列表中直接输入一个数值，确定线宽的像素值。因为，笔者在制作web图形，为了便于观察把单位设成了像素，一般用于平面印刷或喷绘时一般使用的单位是毫米。还可以在此设定线的颜色，不过更多人习惯通过右击色盘来确定线色，这要比在此设定要方便许多。最后确定设好线宽（如图4）。

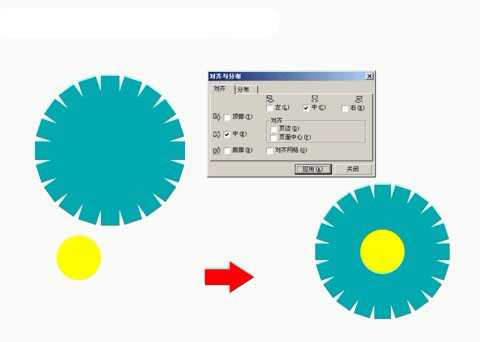

使星形保持在选中状态下。点击菜单"排列"下的"结合"，或直接按快捷键"ctrl+l"，把这些线条结合为一个对象。齿轮中间有一个孔，下面我们给齿轮中心挖一个孔。使用椭圆工具画一个适当的圆。选中所有图形，按住alt键，再按三次A键（按钮alt键是用来激活菜单，按一次A键展开排列菜单，再按一次A展开对齐与分布菜单，第三次按A键，执行其下的对齐和属性，打开对齐与分布对话框，由于一步步的有鼠标展开菜单比较麻烦，一般常用的命令都使用快捷键，在CD9上面只需按两次A键即可）。打开"对齐与分布"对话框。选中水平中心和竖直中心，点应用按钮，对齐图形（如图5）。

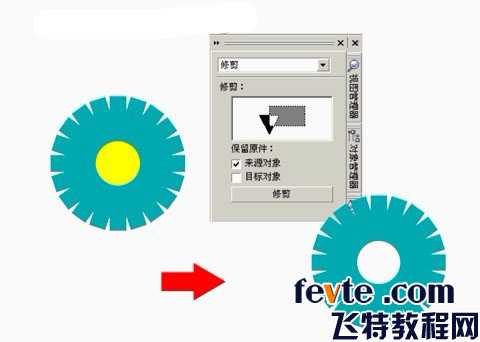

先选中小圆，在菜单->窗口->泊坞窗->造形，打开造形泊坞窗。在列表中选中修剪项。点"修剪"按钮，这时光标会发生变化。点击，齿轮图形，完成修剪。这时你看到效果，你可以把两个图形移动，就能够看到修剪后的效果（如图6）。
选中修剪好的齿轮，点菜单排列下的装轮廓转化为对像，或直接按ctrl+shift+q,把轮廓转化为对象。转化前图形是一些比较宽的直线组成的齿轮。转化后，齿轮的外轮廓变成了新的图形。现在如果你不想添加透视效果，你就可以不必进行转化。不过你不能够使用立体化工具。
添加透视效果

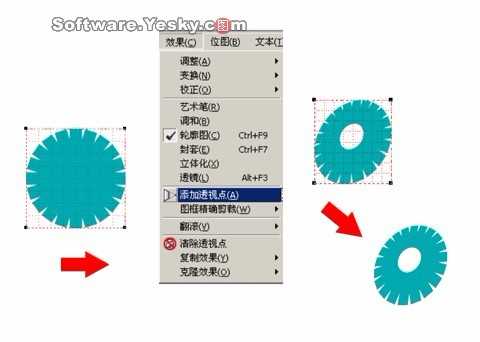

为了使效果更好，我们来给齿轮添加透视效果。选中齿轮点菜点效果下的添加透视点。这时齿轮上面出现红色的网络，用鼠标拖动可以添加透时效果。软件自动生成的透视，十分的准确，比手绘要方便许多（如图7）。我们最好复制一份没有添加透视的齿轮备用。
下面制作另一种风格的齿轮
另一种风格的齿轮
复制一个添加了透视效果的齿轮。按上面的法，让它们错开并颜色不同。选中交互式调和工具，这时光标会发生相应的变化。点击上层的齿轮，用鼠标左键拖动到下层齿轮上。这样，大两个齿轮之前就产生了许多过渡性的图形，默认时"步数或调和形状之间的偏移量"为20，也就是说会产生20个过渡性的图形。如果你觉得过渡不够均匀，可以适当增加步数，直接在工具栏上修改。在此使用默认即可。在工具栏上还可以设置，过渡色彩的变化方向，选用顺时针或逆时针可以改变其色彩变化方向在色轮上不同方向。还可以适当设定，过渡形状和颜色的加速或减速。最终调成满意的色彩（如图9）。这种效果比上面那种在风格上要细腻一些。
下面我们来制作一种真实的3D效果。
真实的3D效果

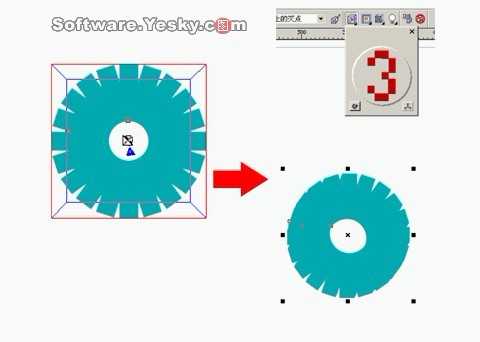

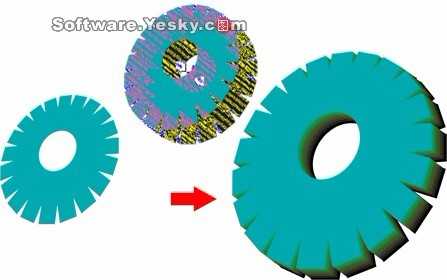

复制一个未添加透视效果的齿轮图形。选用"交互式立体化工具"，点击图形，拖动光标到图形中心。注意这是重点，一定要拖动到中心。在工具栏上设定"深度"为"1"，其实就是设定齿轮的厚度，我们设定成一个比较薄的齿轮。如果深度设定的比较大，齿轮就会因为太厚，看上去像一个柱体。点工具栏上的"立体的方向按钮"，弹出一个小调节面板，面板上有一个字符"3"，用鼠标左键拖动，把字符"3"，转动一个适当的角度。这样就产生了真实的透视效果（如图10）。不过现在可能看不到效果，让我们在下一步中增加效果。

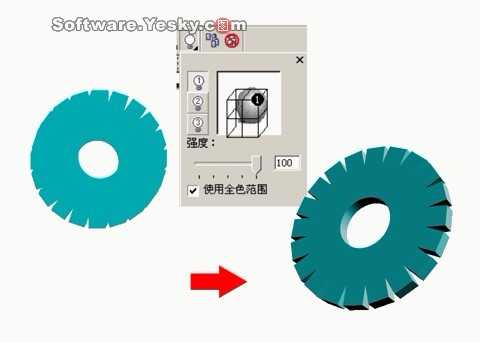

点工具栏上的"照明"工具，弹出一个调节面板。照明就是给刚才的3D效果增加外部灯光，这和3D软件十分类似，不过和3D软件的灯光系统相比要简化了许多倍。我们选用"灯光1"。打开灯光后，最终效果如图11。
其实，以上我们制作的齿轮是比较卡通化的齿轮，在现实中我们很少可以见到这种形状的齿轮。下面我们来制作一个真实感很强的齿轮。
真实感很强的齿轮

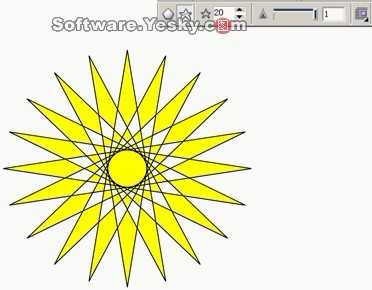

点击多边形工具，按在工具栏上的"星形"按钮，并设"多边形的点数"为20，及设定一个20个角的星形。设定"多边形的锐度"，把它的滚动条拖动到最右边。按"ctrl"键，按住鼠标左键，绘出一个星形（如图12）。
再用立体化工具制作出3D齿轮，最终效果如图14。
以上就是CDR绘制不同风格的齿轮效果实例教程，希望能帮到大家！
