本教程向朋友们介绍利用CorelDRAW 绘制流程图的方法，教程的制作步骤介绍的很详细，制作难度也不大，感兴趣的朋友快来学习一下制作方法吧！

2．1　绘制流程图

　　流程图常用于显示机构设置或表达工艺流程等方面，使其操作程序清楚、一目了然。通过学习流程图的绘制，旨在向大家介绍CorelDRAW 10中的两个工具：Interactive Connector Tool（交互式连接工具）和Basic Shapes Tool (基本成型工具)。利用这两个工具可以方便的用连线及图框，表示流程图中各个元素间的关系，创建各种样式的流程图。

2.1.1　使用 Interactive Connector Tool（交互式连接工具）

　　利用连线工具，在两个对象之间创建连接线，是绘制流程图的最简单的方法。 CorelDRAW 10为我们提供了一个专门用于连线的工具Interactive Connector Tool（交互式连接工具），其使用方法如下：

从工具箱中的

Freehand（手绘）工具的级联菜单中选择

Interactive Connector Tool（交互式连接工具）；在交互式连接工具属性栏中选择

Straight Connector（直线连接）或

Angled Connector（折线连接）按钮；在要进行连接的第一个元素（如：董事会）图框的下缘单击对齐点；移动鼠标至第二个元素（如：总经理）图框的上缘，单击对齐点， CorelDRAW将自动在两个对齐点之间创建连接直线或折线。

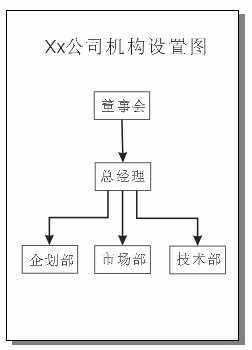

图 2-1 用交互式连接工具连接的流程图

在属性栏中的

Outline Width（线条宽度）下拉列表框中设置连接线的宽度；从

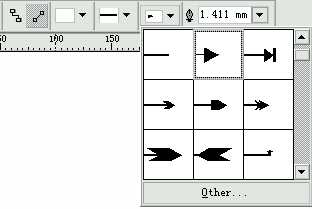

Outline Style Selector（线条样式）下拉列表框中设置线型；在Start Arrowhead Selector（起始箭头）下拉列表框和End Arrowhead Selector（终止箭头）下拉列表框中设置连接线起始端的箭头和终止端的箭尾的形状；

图 2-5

　　注意：但移动附着与连接线上的对象时，连接线也发生移动。如果某一连接线没有和任何对象连接，则它就相当于一条普通的线，而且如果连接线只有一端与对象相连，那么它的另一端就会被固定在页面上。

　　技巧：在使用 Angled Connector（折线连接）的时候，绘制出来的折线上带有若干个节点，用鼠标拖动这些节点可以改变所绘制折线的形状和长短。

2.1.2　使用Basic Shapes Tool (基本图形工具 )

　　流程图的样式多种多样，为了使用户在短时间内创建复杂的图形对象， CorelDRAW 10 特地新增加了一组工具Basic Shapes Tool (基本图形工具)。在这组工具的图库中预存了许多有用的现成的图形对象，如箭头、星形、插图框及流程图框等，用户只需选择相应的图形对象后，在绘图页面中拖动鼠标即可。

　　在工具箱中选定 Basic Shapes Tool (基本图形工具)；单击Basic Shapes Tool (基本图形工具)按钮右下角的导角，即弹出该组工具中其他的几个工具；它们分别是 Arrow Shapes（箭头图形）、 Flowchart Shapes（流程图框）、 Star Shapes（星形）及 Callout Shapes（插图框）工具。

　　在属性栏中单击 Perfect Shapes （图形库）按钮，即弹出该图库中的各种形状造型供用户选择；

图 2-9基本图形库

Basic Shapes Tool (基本图形工具)组中其余的工具图形库展示。

图 2-11 箭头图形库　　　图 2-12 流程图库　　图 2-13 星形图库图2-14 插图框库

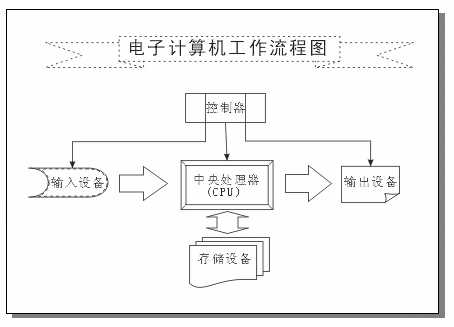

图 2-8 使用基本图形工具绘制的流程图

2.1.3　属性设置

　　要想自如的使用 Interactive Connector Tool（交互式连接工具）和Basic Shapes Tool (基本图形工具)绘制图形，是离不开对相应工具栏的了解和设置的。Interactive Connector Tool（交互式连接工具）并不是只能用来画流程图，通过对它的属性栏的设置，可以绘制出多种线段（包括实线、虚线等线型）和各种形式的箭头、箭尾；而通过对Basic Shapes Tool (基本图形工具)组的属性栏的应用设置，可以最大限度的发挥使用该组工具时的灵活性及精确性。下面我们就一起来对这两个工具的属性进行更仔细的了解。

Interactive Connector Tool（交互式连接工具）属性栏：
